– Machine Tool Transparency – Services GmbH
Reale Bewegungsqualität belastbar beurteilen und bewerten.
Messdaten- und experten gestützte Beurteilung und Bewertung der tatsächlichen Qualität der Bewegungsführung von Werkzeugmaschinen – für Beschaffung, Retrofit, Instandhaltung und Betrieb.
Das Bewegungsverhalten einer Werkzeugmaschine wird wesentlich durch die bewegten Massen, ihre konstruktiv erreichten Dämpfungs- und Steifigkeitseigenschaften sowie die wirkenden Antriebs- und Prozesskräfte bestimmt.
Im Zusammenwirken mit Antrieben, Wegmesssystemen und Regelung beeinflussen diese Eigenschaften die nutzbare Dynamik sowie die erreichbare Bahn- und Positionsgenauigkeit. Die systematische Erfassung realer Bewegungsdaten und ihre expertengestützte Interpretation machen sichtbar, wie stabil, präzise und wirtschaftlich nutzbar eine Achse unter realer Anregung tatsächlich ist.
m · ẍ + d · ẋ + c · x = F(t)
– Warum MTT? –
Fundierte Entscheidungen für den konkreten Anwendungsfall.
Von der angegebenen zur nutzbaren Maschinenleistung – und zu ihrem Erhalt über die Nutzungsdauer.
Werkzeugmaschinen werden in Prospekten und Angeboten anhand technischer Kennwerte, Leistungsmerkmale und technologischer Vorteile beschrieben. Diese Angaben können zutreffend sein, bilden jedoch nicht zwangsläufig ab, welche nutzbare Leistungsfähigkeit eine Maschine bei konkreten Bauteilen, Bearbeitungsprozessen und Betriebsbedingungen erreicht – und wie stabil sie dieses Leistungsniveau über ihre Nutzungsdauer aufrechterhält.
Jede Werkzeugmaschine unterliegt im Betrieb Verschleiß, Alterung und Veränderungen ihrer mechanischen und regelungstechnischen Eigenschaften. Dadurch können sich beispielsweise Bewegungsqualität, Positioniergenauigkeit, Dynamik und Prozessstabilität im Laufe der Zeit verändern. Wie ausgeprägt diese Veränderungen sind, hängt unter anderem von der konstruktiven Qualität, dem Wirkprinzip und der Dimensionierung der eingesetzten Maschinenelemente, der Maschinenstruktur sowie von Belastung, Nutzung und Instandhaltung ab.
Als Betreiber möchten Sie deshalb nicht nur wissen, wie gut eine angebotene oder bereits eingesetzte Werkzeugmaschine zu Ihren aktuellen Bearbeitungsaufgaben passt. Sie möchten auch einschätzen können, welche Bewegungsqualität im Betrieb tatsächlich nutzbar ist, wie zuverlässig diese erhalten bleibt und ob die Investition über ihre vorgesehene Nutzungsdauer technisch sowie wirtschaftlich überzeugt.
Als Hersteller möchten Sie nachvollziehbar darstellen, unter welchen Einsatzbedingungen Ihre Maschine ihre technologischen Stärken ausspielt, wie stabil sie ihre Leistungsfähigkeit im Betrieb aufrechterhält und welche Erkenntnisse sich aus ihrem Betriebs- und Verschleißverhalten für Entwicklung, Dimensionierung und Optimierung ableiten lassen.
MTT – Services verbindet technische Leistungsangaben mit der realen Maschinenphysik im Betrieb. Messdaten und Betriebserfahrungen werden ausgewertet, eingeordnet und in verständliche technische sowie wirtschaftliche Entscheidungsgrundlagen übersetzt. Dabei wird nicht nur die aktuell nutzbare Maschinenleistung betrachtet, sondern – soweit es die vorhandenen Daten ermöglichen – auch ihre Entwicklung über die Nutzungsdauer.
So entstehen belastbare Erkenntnisse für Betreiber, die langlebig und wirtschaftlich investieren wollen, und für Hersteller, die die Leistungsfähigkeit und den langfristigen Leistungserhalt ihrer Maschinen anwendungsbezogen belegen und gezielt weiterentwickeln möchten.
– Kernfrage –
Welche Bewegungsqualität ist real vorhanden?
Im Zentrum steht die Frage, welche nutzbare Bewegungsqualität eine Maschine tatsächlich erreicht und wie sich diese Qualität technisch wie wirtschaftlich gegenüber Alternativen einordnen lässt.
– Leitidee –
Performance pro Euro
Welche Qualität an Bewegungsführung erhält ein Kunde für ein gegebenes Budget – beziehungsweise mit welchem finanziellen Aufwand kann eine geforderte Bewegungsqualität wirtschaftlich erreicht und erhalten werden?
– Technische Grundlage der Bewertung –
Messdaten, Bewegungsdiagramme und normierte Kennzahlen als Basis belastbarer Entscheidungen.

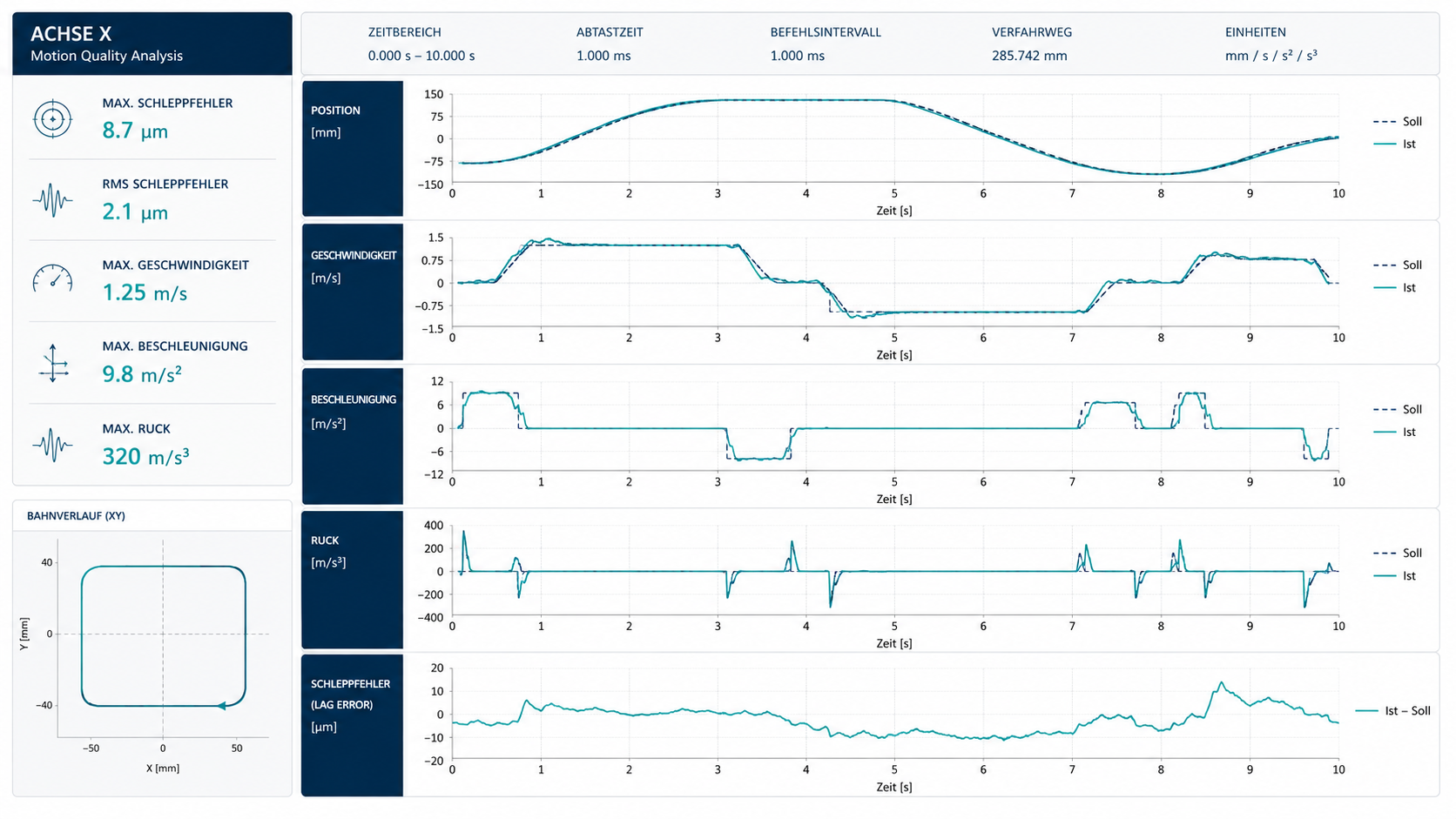

Beurteilt und bewertet werden die Signalgrößenverläufe von Position, Geschwindigkeit, Beschleunigung, Ruck und Schleppfehler. Sie zeigen, wie eine Maschinenachse unter definierten Bewegungs- und Anregungs bedingungen tatsächlich reagiert.
Die Signalgrößenverläufe von Position, Geschwindigkeit, Beschleunigung, Ruck und Schleppfehler zeigen, wie eine Maschinenachse unter definierten Bewegungs- und Anregungsbedingungen tatsächlich reagiert. Ihre Auswertung und expertengestützte Interpretation ermöglichen eine faktenbasierte Beurteilung der realen Qualität der Bewegungsführung.
Daraus abgeleitete, normierte Verhältnisgrößen machen das Bewegungsverhalten unterschiedlicher Werkzeugmaschinen vergleichbar und ermöglichen dessen Bewertung anhand definierter Referenz- und Anwendungsmaßstäbe. So werden aus Messdaten belastbare Entscheidungsgrundlagen.
Geschwindigkeits-Schleppfehler-Koeffizient
Bewertet die Konturerhaltung während hoher Vorschubgeschwindigkeiten.
Beschleunigungs-Schleppfehler-Koeffizient
Bewertet das Verhalten unter Beschleunigungsanregung und Lastwechseln.
Ruck-Schleppfehler-Koeffizient
Bewertet die Empfindlichkeit gegenüber hoher Anregung durch Ruck.
Von der Messung zur Entscheidung
Die Bewertung erfolgt in einem nachvollziehbaren und reproduzierbaren Prozess.
Messung realer Bewegungsdaten unter definierten Fahrprofilen
Analyse und Vergleich der Signalverläufe in Bewegungsdiagrammen
Bildung last- und anregungsnormierter technischer Kenngrößen
Verknüpfung der technischen Beurteilung und Bewertung mit Investitions- oder Lebenszykluskosten
Ableitung einer klaren, verhandlungsfesten Aussage zur Leistungsfähigkeit pro Euro
– Leistungen –
Von realen Maschinendaten zu belastbaren technischen und wirtschaftlichen Entscheidungen.
Machine Tool Transparency – Services ist eine neutrale, mess- und expertengestützte Transparenzdienstleistung für Werkzeugmaschinen. Ausgangspunkt ist das reale Verhalten der Maschine: Bewegungsdaten werden unter definierten Bedingungen erfasst, ingenieurwissenschaftlich ausgewertet und mithilfe langjähriger Werkzeugmaschinenexpertise interpretiert. Daraus entstehen nachvollziehbare Aussagen zur Qualität der Bewegungsführung, zum technischen Zustand und zum Leistungserhalt. Erst anschließend werden die Erkenntnisse – abhängig von Fragestellung und verfügbarer Datenbasis – in Entscheidungsgrundlagen für Beschaffung, Abnahme, Betrieb, Instandhaltung, Retrofit, Weiterbetrieb sowie Entwicklung und Vertrieb übersetzt.
Messung & Datenerfassung
Das tatsächliche Bewegungsverhalten der Maschine wird reproduzierbar und unter definierten Fahrprofilen erfasst.
- Aufzeichnung steuerungs- und antriebsinterner Soll- und Ist-Signale
- Erfassung von Position, Geschwindigkeit, Beschleunigung, Ruck und Schleppfehler
- Messungen an definierten Positionen, bei unterschiedlichen Dynamiken und – bei Bedarf – mit ergänzender externer Sensorik
Analyse & technische Interpretation
Transparenz darüber, ob Ersatzinvestition, Update oder weitere Nutzung wirtschaftlich sinnvoll ist.
- Analyse der Signalgrößenverläufe und ihrer Wechselwirkungen
- Einordnung von Einflüssen aus Masse, Steifigkeit, Dämpfung, Reibung, Regelung und Maschinenstruktur
- Plausibilisierung, Ursachenanalyse sowie Unterscheidung zwischen Beobachtung, Interpretation und Bewertung
Kennzahlen & Vergleichbarkeit
Normierte Kenngrößen machen Maschinen, Achsen und Zustände auch bei unterschiedlichen Last- und Anregungsbedingungen vergleichbar.
- Geschwindigkeits-, Beschleunigungs- und Ruck-Schleppfehler-Koeffizienten
- Performance-Maps, Trenddarstellungen und technische Vergleichsmatrizen
- Herstellerneutraler Vergleich von Bestandsmaschinen, Neumaschinen, Bauweisen und Betriebszuständen
Beschaffung, Benchmark & Abnahme
Die reale Bewegungsqualität ergänzt Prospekt-, Angebots- und Abnahmedaten um eine messbare technische Entscheidungsgrundlage.
- Vergleich angebotener Maschinen anhand definierter Anforderungen und Fahrprofile
- Bewertung der nutzbaren technischen Leistungsfähigkeit im Verhältnis zu Preis und Investitionsbudget
- Unterstützung bei Auswahl, technischer Abnahme, Preisverhandlung und Best-Value-Entscheidung
Zustand, Instandhaltung, Retrofit & Weiterbetrieb
Wiederholbare Messungen zeigen Veränderungen der Bewegungsqualität und unterstützen die Wahl zwischen Reparatur, Modernisierung, Weiterbetrieb und Ersatzinvestition.
- Bewertung von Problemmaschinen und zyklische Zustandsbeurteilung
- Vorher-Nachher-Nachweis bei Reparaturen, Optimierungen und Retrofit-Maßnahmen
- Technisch-wirtschaftliche Einordnung unter Berücksichtigung von Leistungserhalt, Nutzungsdauer, Risiken und TCO
Entwicklungs-, Vertriebs- & Managementunterstützung
Messbare technische Erkenntnisse werden zielgruppengerecht für Entwicklung, Vertrieb, Einkauf und Management aufbereitet.
- Ableitung und Priorisierung technischer Entwicklungs- und Optimierungsansätze
- Nachvollziehbarer Nachweis technologischer Stärken und anwendungsbezogener Leistungsreserven
- Managementfähige Berichte, Kennzahlen und Argumentationen zu „Performance pro Euro“
Ergebnis der Leistung
Der Auftraggeber erhält keine isolierte Messwertsammlung, sondern eine nachvollziehbare Kette von der technischen Beobachtung über die fachkundige Interpretation und Bewertung bis zur wirtschaftlich anschlussfähigen Empfehlung. Umfang, Vergleichsmaßstab und Ergebnisformat werden auf die konkrete Maschine, Anwendung und Entscheidungssituation abgestimmt – vom klar abgegrenzten Pilotprojekt bis zum wiederkehrenden Maschinenbenchmark.
– Zielgruppen –
Für Betreiber, Hersteller, Einkauf und Management im B2B-Umfeld.
MTT ist besonders relevant für den Modell-, Werkzeug- und Formenbau, die Luftfahrtindustrie sowie für alle Anwendungen, in denen Werkzeugmaschinen und Werkzeugmaschinen systeme mit anspruchsvollen Bewegungsanforderungen eingesetzt werden.
Für Betreiber
- Absicherung von Beschaffungsentscheidungen
- Vergleichbarkeit von Bestands- und Neumaschinen
- Wirtschaftliche Bewertung über TCO und Investitionslogik
Für Hersteller
- Gezieltere Entwicklungsentscheidungen
- Nachvollziehbare Erklärung technologischer Vorteile
- Messbare Unterstützung von Vertrieb und Produktpositionierung
Modell- & Formenbau
Hohe Anforderungen an Dynamik, Genauigkeit und Prozesssicherheit.
Luftfahrtindustrie
Fundierte Bewertung komplexer Investitionsgüter und Bewegungsqualität.
CNC & Mehrachsen
Alle Maschinen, bei denen Bewegung, Regelgüte und Präzision erfolgskritisch sind.
– Kontakt –
Bereit für fundiertere Maschinen- und
Investitionsentscheidungen?
Schildern Sie Ihre Maschine, Ihr Projekt oder Ihre Entscheidungssituation. MTT meldet sich mit einer ersten Einordnung.
